SR8806S/ Allwinner-Xradio XR806 Low Power Iot Wi-FIBLE 5.0

1. 产品概述

SR8806S模组基于全志科技的XR806BF2L芯片，XR806BF2L是一个高集成度的低功耗Wi-Fi和BLE微控制器芯片（SOC），主要应用于智能家居、可视门铃、物联网（IoT）等方案。

XR806BF2L芯片内置ARMv8-M架构的MCU，运行频率高达160MHz，且集成了320KB的SRAM和160KB的ROM，子系统包含802.11b/g/n基带、MAC和无线射频，且自带2MB的SPI Flash，可独立存储应用软件并运行Wi-Fi协议栈，以满足低功耗、高集成度和高性能的网络应用。还具有丰富的外设接口Uart、TWI、SPI、PWM、IrDA（T/R）和GPADC等。

XR806BF2L的蓝牙子系统包含完整功能的蓝牙5.0，优化了远程和低功耗应用，可以便捷应用于智能家居无线配对。

2. 性能特点

Ø 工作频率：2.412GHz~2.484GHz，802.11b/g/n协议标准

Ø 支持蓝牙5.0

Ø 内置：ARMv8-M MCU，主频160MHz

Ø 内置：2MB Flash、320KB SRAM和160KB ROM

Ø 接口：SPI*1、Uart*3、PWM*8、I2S*1、GPIOs

Ø 工作电压：3.15~3.45V

3. 应用范围

Ø 可视门铃

Ø 智能家居

Ø 低功耗无线设备

Ø 物联网（IoT）设备

Order Now

DetailsParameters

6. 硬件信息

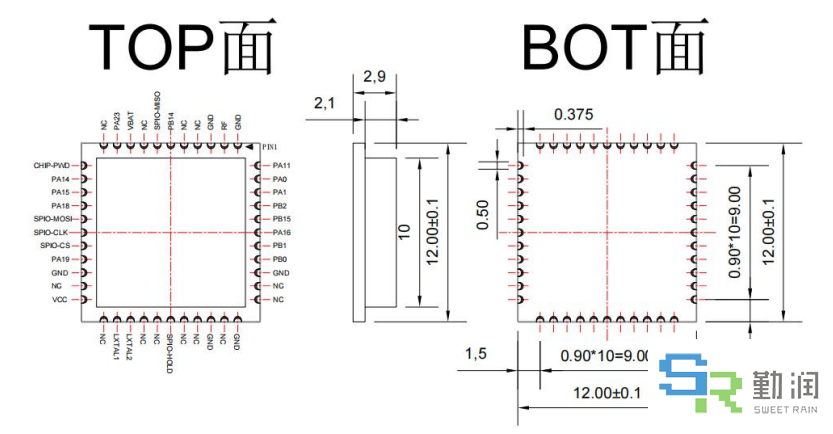

6.1 封装信息

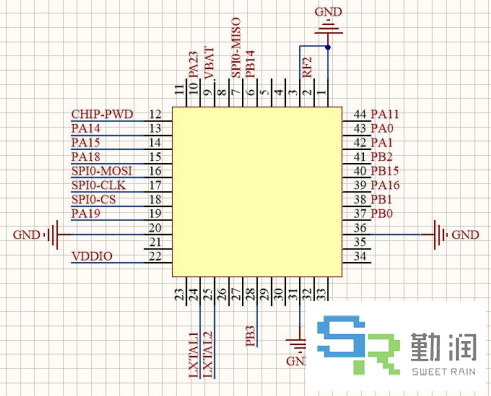

5.2 引脚分布

6. 硬件信息

6.1 封装信息

5.2 引脚分布

6. 硬件信息

6.1 封装信息

5.2 引脚分布

1. 通用规范

4.1 推荐应用额定值

Element	Min.	Typ.	Max.	Unit
Operating Temperature	-10	25	70	Deg.c
VBAT	1.8	3.3	5.5	V
VDD IO	1.8	3.3	3.5	V

4.2 直流特性

Element		VBAT	Min.	Typ.	Max.	Unit
Tx Current		3.3V	-	-	200	mA
Rx Current		3.3V	-	35	-	mA
Standby	Rx Listen	3.3V	-	15	-	mA
	DTIM1	3.3V		450		uA
	DTIM3	3.3V		200		uA
	DTIM8	3.3V		120		uA
	DTIM10	3.3V		90		uA
休眠		3.3V		5		uA
关断		3.3V		0.3		uA

4.3 环境条件

Temperature	Operating Temperature: -10 deg.C ~ 75 deg.C
	Storage Temperature: -10 deg.C ~ 70 deg.C
Humidity	Operating Humidity: 5% ~ 95%
	Storage Humidity: 5% ~ 95%

2. 射频参数

Feature	Description
WLAN Standard	IEEE 802.11b/g/n, Wi-Fi Compliant
Frequency Range	2.412GHz ~ 2.484GHz
Output Power	802.11b@11Mbps: 19dBm ± 2dB@EVM ≤ -27dB
	802.11g@54Mbps: 15dBm ± 2dB@EVM ≤ -29dB
	802.11n@HT20-MCS7: 15dBm ± 2dB@EVM ≤ -30dB
Receive Sensitivity (PER ≤ 10%)	802.11b@11Mbps: ≤ -92dBm
	802.11g@54Mbps: ≤ -79dBm
	802.11n@HT20-MCS7: ≤ -75dBm
