SR8240D
SR8240D基于Qualcomm Atheros（高通）高性价比套片AR9342 & AR8035，搭配Skyworks的5.8GHz大功率FEM SKY85728，支持802.11a/n 、2x2 MU-MIMO协议标准，高带宽低延时，集成度高尺寸小，外围接口简单易用，只需要与SR8240D网口连接，不需要任何额外的软件配置，上电即可通过WPS按键配对并实现无线传输。
SR8240D也可以单独用作网口上行、出5.8GHz热点的无线AP应用方案。
SR8240D基于Qualcomm Atheros（高通）高性价比套片AR9342 & AR8035，搭配Skyworks的5.8GHz大功率FEM SKY85728，支持802.11a/n 、2x2 MU-MIMO协议标准，高带宽低延时，集成度高尺寸小，外围接口简单易用，只需要与SR8240D网口连接，不需要任何额外的软件配置，上电即可通过WPS按键配对并实现无线传输。
SR8240D也可以单独用作网口上行、出5.8GHz热点的无线AP应用方案。
1. 特点
Ø 802.11 a/n，2x2 MU-MIMO
Ø 最大输出功率25dBm
Ø 支持Wi-Fi Mesh自组网或AP热点
Ø 传输距离2km@2Mbps
Ø 内置AP/STA选择开关，拨位到AP或STA位置后重启即可实现状态切换
Ø WPS一键配对连接（设置好AP和STA两个模块，上电后按WPS按键）
Ø 100M有线网络
Ø 7~24V宽电压单电源输入
2. 应用
Ø 远距离、高码流视频传输
Ø 5.8GHz无线AP
Ø 高清HDMI延长线
Ø 无线视频监控
Ø 无线高清直播
Ø 无线网桥
Ø MESH自组网无线组网系统
3. 硬件规格

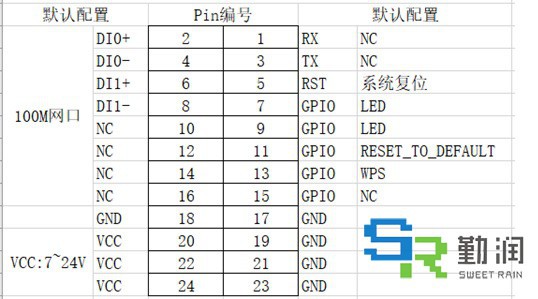

4. 引脚定义
Feature | Description |
WLAN Standard | IEEE 802.11a/n, Wi-Fi Compliant |
Frequency Range | 5.15GHz ~ 5.825GHz (5GHz ISM Band) |
Output Power | 802.11a@6Mbps: 25dBm ± 2dB@EVM ≤ -10dB |
802.11a@54Mbps: 23dBm ± 2dB@EVM ≤ -25dB | |
802.11n@HT20-MCS0: 25dBm ± 2dB@EVM ≤ -28dB | |
802.11n@HT20-MCS7: 22dBm ± 2dB@EVM ≤ -28dB | |
802.11n@HT40-MCS0: 24dBm ± 2dB@EVM ≤ -28dB | |
802.11n@HT40-MCS7: 21dBm ± 2dB@EVM ≤ -28dB | |
Receive Sensitivity (PER ≤ 10%) | 802.11a@6Mbps: PER @ -95dBm, Typical |
802.11a@54Mbps: PER @ -82dBm, Typical | |
802.11n@HT20-MCS7: PER @ -78dBm, Typical | |
802.11n@HT40-MCS7: PER @ -76dBm, Typical |
